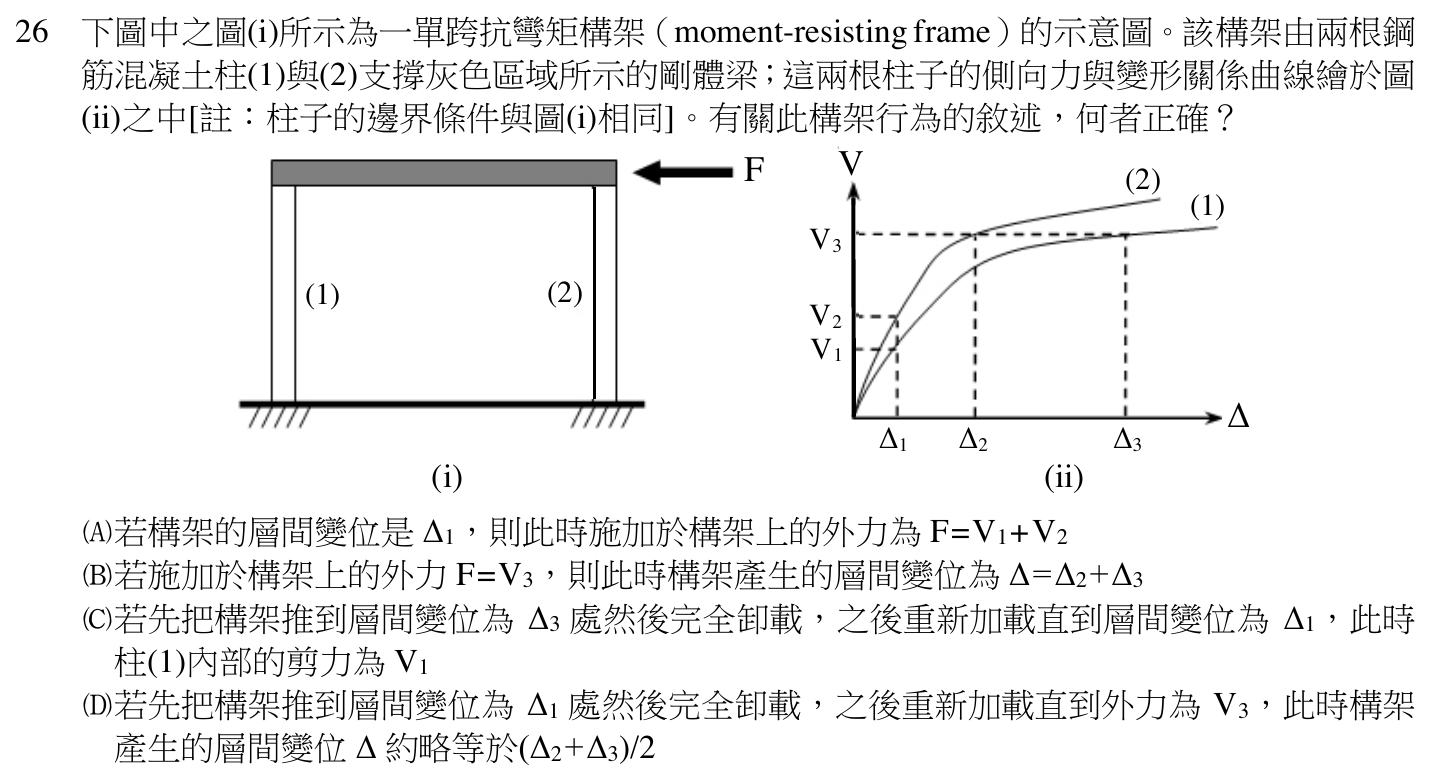

下圖中之圖(i)所示為一單跨抗彎矩構架（moment-resisting frame）的示意圖。該構架由兩根鋼筋混凝土柱(1)與(2)支撐灰色區域所示的剛體梁；這兩根柱子的側向力與變形關係曲線繪於圖 (ii)之中[註：柱子的邊界條件與圖(i)相同]。有關此構架行為的敘述，何者正確？ F V (2) (1) V3 (1) (2) V2 V1 Δ Δ1 Δ2 Δ3 (i) (ii)

1. A若構架的層間變位是 Δ1，則此時施加於構架上的外力為 F=V1 +V2正解 ✓
2. B若施加於構架上的外力 F=V3，則此時構架產生的層間變位為 Δ=Δ2 +Δ3
3. C若先把構架推到層間變位為 Δ3 處然後完全卸載，之後重新加載直到層間變位為 Δ1，此時柱(1)內部的剪力為 V1
4. D若先把構架推到層間變位為 Δ1 處然後完全卸載，之後重新加載直到外力為 V3，此時構架產生的層間變位 Δ 約略等於(Δ2 +Δ3)/2

官方答案 A

出處:112 年專門職業及技術人員高等考試建築師考試「建築結構」乙段測驗第 26 題(場次代碼 112190,全卷 40 題)。答案以考選部公布為準,本站不修改官方答案。
