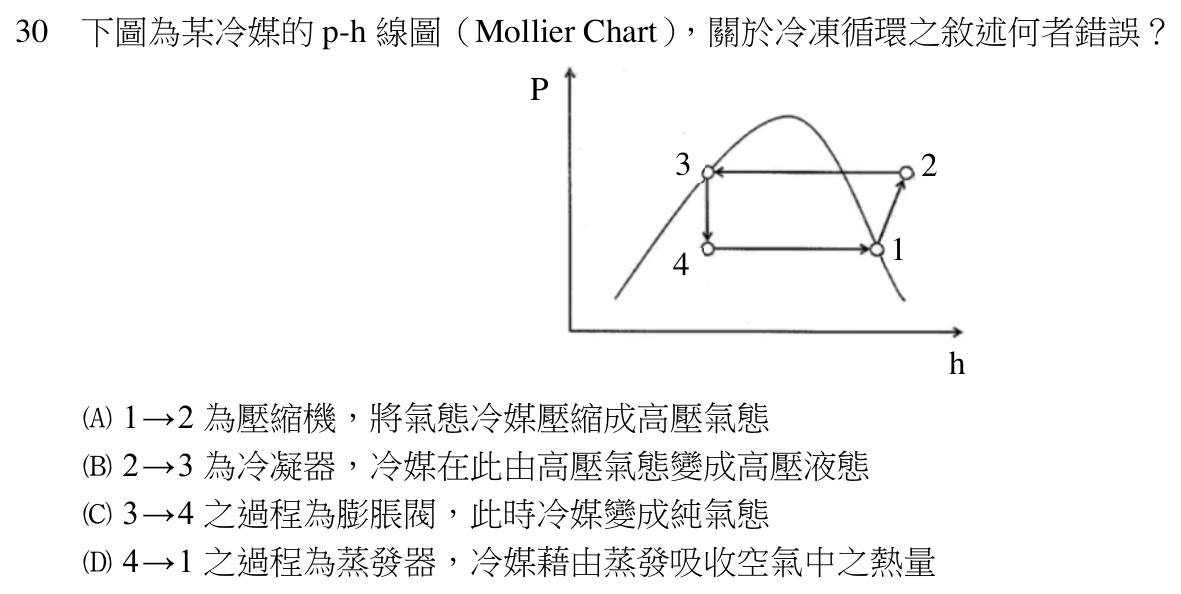

下圖為某冷媒的 p-h 線圖（Mollier Chart），關於冷凍循環之敘述何者錯誤？ P 3 2 4 1 h (A) 1→2 為壓縮機，將氣態冷媒壓縮成高壓氣態 (B) 2→3 為冷凝器，冷媒在此由高壓氣態變成高壓液態 (C) 3→4 之過程為膨脹閥，此時冷媒變成純氣態 (D) 4→1 之過程為蒸發器，冷媒藉由蒸發吸收空氣中之熱量

(C) 3→4 之過程為膨脹閥，此時冷媒變成純氣態

(A) 1→2 為壓縮機，將氣態冷媒壓縮成高壓氣態

(B) 2→3 為冷凝器，冷媒在此由高壓氣態變成高壓液態

(D) 4→1 之過程為蒸發器，冷媒藉由蒸發吸收空氣中之熱量

112 年 · 建築師 · 建築環境控制第 30 題 · 單選 · 1.5 分

下圖為某冷媒的 p-h 線圖（Mollier Chart），關於冷凍循環之敘述何者錯誤？ P 3 2 4 1 h

官方答案 C

出處:112 年專門職業及技術人員高等考試建築師考試「建築環境控制」乙段測驗第 30 題(場次代碼 112190,全卷 40 題)。答案以考選部公布為準,本站不修改官方答案。

本題詳解仍在比對條文原文中,通過驗證前只提供官方答案。
